Описание
Щитовое оборудование до 1 кв – специализированное электротехническое оборудование, собранное на одной базе и используемое для решения задач по энергоснабжению объектов различной сферы.
Технические характеристики
Включает в себя различного рода устройства, аппараты и приборы по учету, снабжению, расходу и управлению электроэнергии. Основная функция щитового оборудования – гарантия стабильной и безаварийной подачи электроэнергии на жилые и промышленные объекты (дома, офисные здания, заводы, предприятия и пр.).
Ведущие функции электрощитового оборудования:
- прием, распределение и подача энергии как на отдельные участки, так и по всему объекту
- бесперебойное питание в любых условиях эксплуатации
- защита от перепадов напряжения и внешнего воздействия
- защита сети от перегрузок
- контроль учета по расходам на линии
- возможность перехода в ручной или автоматический режим в случае возникновения аварийной ситуации

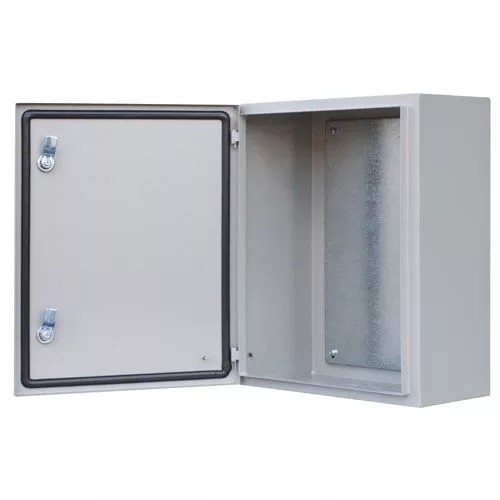

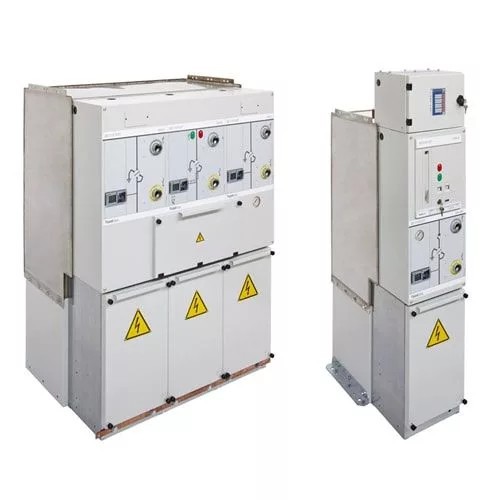

Щитовое электрооборудование состоит из корпуса и вспомогательных элементов. Корпус щитов производят преимущественно из электроизоляционного пластика или металла. Пластиковые корпуса используются для монтажа распределительных щитков малой мощности, в основном в закрытых помещениях. Крышка корпуса является прозрачной для визуального контроля состояния приборов. Щитки из металла могут быть полностью металлическими или изготовлены со вставками из полимерных материалов. Вставки делаются на лицевой панели в качестве смотрового окошка для контроля за работой и снятием показаний. Также возможно доукопмлектация металлического корпуса монтажными панелями и DIN-рейками для фиксации устройств и вспомогательного оборудования. DIN-рейки для монтажа электроустройств в металлических или пластиковых щитках производят из специальных сталей. Для дополнительной защиты от грязи, пыли, влаги, пара и атмосферных осадков, создания герметичности и в целях продления срока службы изделия корпус электрощита оснащен резиновыми уплотнителями из термостойкой резины. Металлические корпуса электрощитовых устройств оснащены замками для предотвращении несанкционированного доступа к приборам.
Классификация и применение
Щитовое оборудование различается по размеру корпуса щитка. Размер корпуса влияет на количество монтируемых электроустройств, число кабельных линий. Для выбора размеров щитка необходимо учитывать:
- величину внутреннего объема щитка
- количество модульных мест на DIN-рейке
- размер монтажной панели
- количество кабельных вводов
По способу установки электрощитовое оборудование различается на: щиты наружной установки, щиты внутренней установки. Щиты наружной установки требуют особых материалов для защиты корпуса и внутренних устройств. По способу монтажа распределительные щиты различаются на:
- накладные. Тип монтажа: на стену, опору либо другое строительное сооружение. Расположение корпуса: снаружи здания
- встраиваемые. Тип монтажа: в подготовленное углубление в стеновой панели. Расположение корпуса: внутри стены
- напольные. Тип монтажа: на горизонтальную поверхность пола внутри помещения или наружи
По типу устройства щитовое оборудование до 1 кВ различается на: напольные шкафы, настенные и встраиваемые щиты, ящики закрытого типа. Шкафы и ящики должны быть установлены в местах с обеспечением доступа обслуживающему персоналу. По степени защиты корпуса электрощитовое оборудование различается на:
- IP20, IP30. Тип монтажа: внутренний. Условия эксплуатации: отсутствие влажности, отсутствие внешнего механичного воздействия.
- IP44, IP54 . Условия эксплуатации: возможная влажность, отсутствие попадания прямого потока воды. Тип установки: внутренняя, наружная
- IP55, 65 . Условия эксплуатации: влажная агрессивная среда, атмосферные осадки, пыль. Тип установки: наружная, внутренняя.
По функционалу щитовое оборудование до 1 кв различается на:
- щиты учетно-распределительные . Маркировка: ЩУ, ЩЗ, и ЩА. Функционал: защита и учет оборудования распределительных подстанций, электростанций, промышленных предприятий. Напряжение 380/200 В.

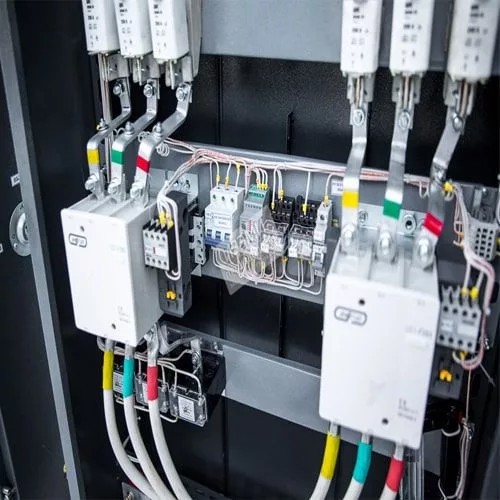

- вводно-распределительные устройства . Маркировка: ВРУ. Функционал: прием, учет и распределение электроэнергии, защита линии от замыканий и перегрузок. Тип сборочных панелей: одностороннего типа обслуживания. Тип конструкции: сборная. Количество панелей: от 1 и более штук.
- шкафы распределительные силовые . Маркировка: ШРС.
- главные распределительные щиты Маркировка: ГРЩ. Функционал: прием и распределение энергии, защита линии и перегрузок и КЗ. Тип тока: трехфазный переменный. Напряжение сети: 380/200 В. Частота: 50 Гц. Тип соединения: к сетям с глухим заземлением нейтрали. Тип исполнения: напольный, настенный. Конструкция: шкафы ввода (ШВ) для распределения энергии, шкафы секционных (ШС) для разделения потребителей на секции и линейные шкафов присоединения (ШЛ).
- щиты силовые и распределительные щиты силовые. Маркировка: ЩС, РЩС. Функционал: обеспечение бесперебойного питания жилых и промышленных помещений, домов частного сектора, офисников. Напряжение сети: 200/380В .
- панели для монтажа распределительных щитов напряжением 380В. Маркировка: ЩО—70 . Функционал: распределение электроэнергии. Конструкция: рубильник и плавкие вставки.
- низковольтные щиты. Маркировка: ЩО, ОЩВ, УОЩВ, ОП. Номинальный ток: от 6А до 120 А. Тип установки: встроенные, навесные. Расшифровка маркировки: «О» - осветительное оборудование, «У» —установка в нишу, «В» - встроенной вводный автомата.
- щит освещения либо обогрева. Маркировка: ЩО. В данных шкафах устанавливаются электрические аппараты и другие элементы, предназначенные для управления осветительной аппаратурой либо обогревом помещения, оборудования, требующего обеспечения обогрева.
- пункты распределительные. Маркировка: ПР. Функционал: распределение электроэнергии , защита электроустановок с напряжением до 660 кВ. Тип тока: переменный. Частота: 50 Гц, 60 Гц.
- щиты собственных нужд. Маркировка: ЩСН. Функционал: прием и распределение энергии от трансформаторов потребителю (в системах освещения и силовых установок зданий), защита от перегрузок и скачков напряжений. Тип тока: переменный. переменного тока.
- щит автоматического ввода резерва. Маркировка: АВР. Функционал: контроль параметров электрической сети и переключение питания потребителей от резервного источника питания в случае потери питания на одном из источников. Тип резервного источника питания: питающая линия, генератор, батарея.
- щит этажный. ЩЭ . Тип установки: внутренний, стеновой. Место установки: на этажах многоквартирных домов . Функционал: прием электроэнергии от ГРЩ (ВРУ) и распределения ее на несколько квартирных щитков.
- щит постоянного тока. Маркировка: ЩПТ . Место установки: в электроустановках станций, подстанций . Функционал: прием и распределения цепей постоянного тока от аккумуляторных батарей, зарядных устройств , выпрямительных установок.
- шкафы и щиты автоматического ввода резерва. Маркировка: ШАВР, ЩАВР Функционал: оперативное переключение потребителя тока на резервные мощности (генератор, аккумулятор или дополнительный ввод) в аварийной ситуации.
- шкафы и щиты управления вентиляцией. Маркировка: ШУВ, ЩУВ Функционал: включение вентиляционного оборудования, контроль над его состоянием. Тип управления: ручной, автоматический.
- щиты управления и щиты станций управления. Маркировка: ЩУ, ЩУС. Функционал: управление приточно-вытяжной вентиляцией, асинхронными насосными двигателей в тепловых пунктах, поточными линиями и т.д.
- щиты распределительные, щиты распределительные вводные, щиты вводно-распределительные. Маркировка: ЩР, ЩРВ, ЩВР . Функционал: прием и распределения электроэнергии, включение и отключение линий по расписанию. Место установки: на административных и промышленных объектах после ГРЩ и ВРУ. Напряжение сети: 380/200 В.
- щиты бесперебойного питания. Маркировка: ЩБП . Напряжение сети: 24В. Функционал: питание потребителей 1 категории (аварийные сигнализации, медицинское оборудование).
- щиты механизации . Маркировка: ЩМ.
- щиты этажные и квартирные (ЩЭ и ЩК); щитки квартирные. Используются для приема и распределения тока по квартире, с возможностью учета электроэнергии, защиты от токов утечки, коротких замыканий и перегрузок. ЩК могут подразделяться на ЩКР (щиты квартирные распределительные) и ЩКУ (щиты квартирные учетные).
- ящики управления асинхронными двигателями Маркировка: Я5000.
- посты управления кнопочные . Маркировка: ПКУ15.
- зарядно-разрядные щиты и устройства. Маркировка: ЗРЩ , ЗРУ . Функционал: прием и распределение электроэнергии от аккумуляторов или выпрямителей. Наряжение:24/12. Тип тока: постоянный.
Производство
Производство электрощитового оборудования является многоэтапным.
На стадии проектирования прописывают ТЗ, чертят чертежи, пояснений и схемы. Разработка проектной документации осуществляется по ГОСТ с учетом функционал щитового оборудования, места установки и нужд.
На этапе сборки подбирают устройства и комплектующие с необходимыми параметрами с последующей проверкой.
- На этапе монтажа проводится тестирование работы устройства.
